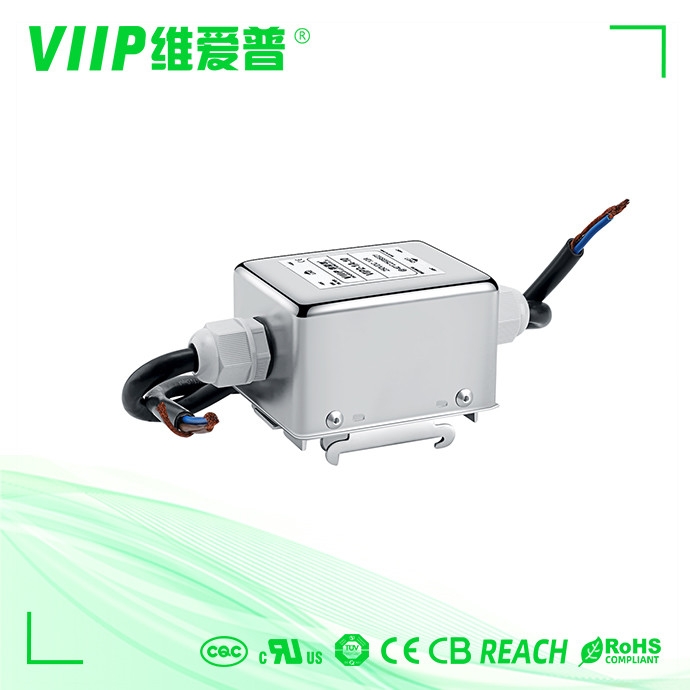

C.C. EMI Filters 50A 2250VDC 150Khz-30Mhz da fonte de alimentação do interruptor

Nome da marca:	VIIP
Número do modelo:	VIP2-1B-50
MOQ:	100 PCes
preço:	Negociável
Detalhes da embalagem:	333318
Condições de pagamento:	T/T, união ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE TUV UL ROHS REACH

Função de transferência:

DC EMI FILTRO

Tensão nominal:

0-250VCC

Atual:

Inscrição:

Equipamento DC

Habilidade da fonte:

2000 PCes no prazo de 10-15 dias

Destacar:

Filtro da fonte de alimentação de DC 2250VDC

C.C. EMI Filters 50A 2250VDC

30Mhz C.C. EMI Filters 50A

Descrição do produto

interruptor fonte de alimentação DC linha de alimentação filtro de ruído emi filtro 50A

Detalhe rápido:

Número do modelo	VIP2-1B-50
Lugar de origem	China
Função de transferência	Passagem baixa
Tensão de teste	DC
Caso	Caixa metálica
Inscrição	fonte de alimentação do interruptor, troca de SPC e outro dispositivo elétrico DC

Descrição

Filtros DC de uso geral com bom desempenho de atenuação na faixa de frequência 150Khz-30Mhz

NÚMERO DA PEÇA: VIP2-1B-50

CARACTERÍSTICAS:

(1) CLASSIFICAÇÃO DE TENSÃO............................................. 0-380VCC

(2) CLASSIFICAÇÃO ATUAL:...............................

AT 380VDC .....50A RMS máx.

(3) FREQUÊNCIA DE OPERAÇÃO: 0-400Hz

(4) CLASSIFICAÇÃO HIPOT (PARA UM MINUTO)

UMA LINHA PARA A TERRA 2250 VDC

B. LINHA A LINHA ....... 500VCC

(5) IR:100M ohm A 500VCC QUALQUER ENTRADA OU SAÍDA PARA A TERRA

(6) FAIXA DE TEMPERATURA: -25"C -+85"C

Especificações:

Número da peça	Corrente nominal [A]	Dimensões Físicas	Esquemas Elétricos	Terminais			Peso [g]
VIP2-2A-01	1A	Figura 1	Figura 1	- - -	- - -	0	95
VIP2-2A-03	3A	Figura 1	Figura 1	- - -	- - -	0	95
VIP2-2A-06	6A	Fig. 1/Fig. 2	Figura 1	- - -	0	0	95/175
VIP2-2A-10	10A	Figura 2	Figura 1	- - -	0	- - -	175
VIP2-2B-20	20A	Fig.3	Figura 2	M4	- - -	- - -	320
VIP2-2B-30	30	Fig.3	Figura 2	M6	- - -	- - -	320
VIP2-2B-50	50	Fig.4	Figura 2	M6	- - -	- - -	1400
VIP2-2B-100	100A	Fig.4	Figura 2	M8	- - -	- - -	2000

Terminal:

C.C. EMI Filters 50A 2250VDC 150Khz-30Mhz da fonte de alimentação do interruptor 0

Tensão nominal	0-250VCC		Corrente nominal: IR		0,5A-300A
Tensão de teste	DC		categoria climática		25/085/21 (-25°C/+85°C Teste de calor úmido por 21 dias)

Esquemas elétricos

C.C. EMI Filters 50A 2250VDC 150Khz-30Mhz da fonte de alimentação do interruptor 1

Dimensão Mecânica (Unidade: mm)

C.C. EMI Filters 50A 2250VDC 150Khz-30Mhz da fonte de alimentação do interruptor 2

	UMA	B	C	D	E	F	G	H	EU	J	k	eu	M	N	Q
1A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

3A	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--

	51	33	29	70	--	351	60	--	Φ4.5	--	20	9	19	--	--
6A
	51	51	29	73		73	63		Φ4.5	--	25	10	22	15,5	6 3*0 8

10A	51	51	29	73	--	73	63	--	Φ4.5	--	25	10	22	15,5

20A	73	56	45	97	--	105	87	--	Φ4.8	--	24	28,5	12	3.3	M4

30A	73	56	45	97	--	114	87	--	Φ4.8	--	24	28,5	12	3.6	M6

50A	150	105	60	--	135	190	90	120	Φ4,0	6	50	35	15	3.1	M6

100A	200	127	80	--	170	264	116	150	Φ6,0	9	70	50	30	9	M8

tolerância	土1	土1	土1	士1	土1	土1	±1	土0 5	士1	±1	土 0 5	土0 5	士0 5		士0 5

Formulários:

fonte de alimentação do interruptor, troca de SPC e outro dispositivo elétrico DC

C.C. EMI Filters 50A 2250VDC 150Khz-30Mhz da fonte de alimentação do interruptor 3
