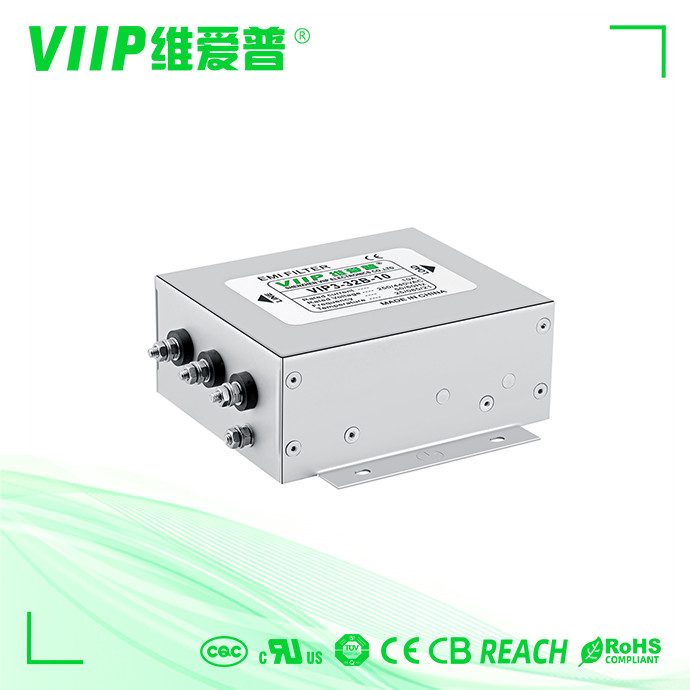

fase EMI Filter de 50A 3, linha trifásica filtro do sistema de gestão do poder

Nome da marca:	VIIP WeiAiPu
Número do modelo:	VIP3-32B-50
MOQ:	1 colher
preço:	Negociável
Detalhes da embalagem:	333318
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE TUV UL CQC

Nome do produto:

C.A. 3 FILTROS PARA IEM DA FASE

Corrente avaliado:

Tipo:

Filtro da compatibilidade eletrónica

Tensão avaliado:

110/250VAC

Certificação:

CE ROHS

Perda de inserção:

60dB-90dB

Impedância de entrada:

MINUTO 500VDC/100MOHM

Faixa de frequências:

150 kHz a 30 GHz

Temperatura de armazenamento:

-40°C~+85°C

Ponto:

EMI Filter

Frequência de funcionamento:

50/60 Hz

Frequência nominal do centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Dimensões:

Varia de acordo com o modelo

Porto:

Shenzhen

Estilo de terminação:

Pins de solda

Corrente nominal:

Diferente

Peso:

290 g-1000 g

Resistência ao isolamento:

≥ 100 MΩ

Compatível com a norma Rohs:

- Sim, sim.

Humidade:

≤ 95%RH

Habilidade da fonte:

2000 PCes no prazo de 10-15 dias

Destacar:

fase EMI Filter de 60dB 3

fase EMI Filter de 90dB 3

50A linha trifásica filtro

Descrição do produto

50A filtro de EMI Filter Three Phase Line de 3 fases para o sistema de gestão do poder

Descrição:

1, correntes avaliados de 0,5 a 2000A

2, desempenho alto da atenuação até 30 megahertz

3, avaliação 440VAC da tensão para a aceitação mundial

4, aprovações: CE, ROHS

5, 520V C.A., C.A. 690V podem ser opcionais

Especificação:

Artigo	3 fase EMI Filter
Modelo	3 fase EMI Filter - série VIP3
Original do país	China
Tipo do pacote	Montagem de superfície
Frequência de trabalho nominal	150K-30MHZ
Perda de inserção	60~90dB
Impedância entrada	50Ω
Tensão avaliado	380V/440V
Atual	50A
Temperatura de trabalho	40°C
Categoria climática	25 / 085/21
Frequência de funcionamento	50/60HZ
Fase à fase	2250VDC
Linha a moer	2700VDC
	110VAC/60HZ 1.4mA
MOQ	5pcs
Porto	Shenzhen
Prazo de execução	3~15 dias para EMI Filter de passe baixo

Especificações:

fase EMI Filter de 50A 3, linha trifásica filtro do sistema de gestão do poder 0

fase EMI Filter de 50A 3, linha trifásica filtro do sistema de gestão do poder 1

Características:

Proteção contra a interferência da tensão.
Circuitos de filtração de duas fases avançados com os indutores toroidal resistentes da saturação alta
Produtos personalizados de acordo com as exigências de cliente

Aplicações típicas:

Aplicações que exigem a atenuação de alta frequência
Equipamento de escritório do poder superior
Escritório e equipamento de processo de dados
equipamento médico
equipamento do datacom

Diagrama esquemático elétrico:

Tabula:

Número da peça.	Atual avaliado [A]	250VAC/50Hz@20C Corrente do escapamento [miliampère]	Dimensões físicas	Diagramas esquemáticos elétricos	Termial	Peso [g]
VIP3-32B-10	10A	<4 OmA="">	Figo 2	Fig1	M4	1400
VIP3-32B-20	20A	<4 OmA="">	Figo 2	Fig1	M4	1400
VIP3-32B-50	50A	<60ma>	Figo 2	Figo 1	M6	1600
VIP3-32B-100	100A	<60ma>	Figo 2	Fig1	MS	3700
VIP3-32B-150	150A	<60ma>	Figo 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Figo 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Figo 2	Figo 2	M4	650
VIP3-32C-10	10A	<4 OmA="">	Fig1	Figo 2	M4	650
VIP3-32C-20	20A	<10 OmA="">	Fig1	Figo 2	M4	1400
VIP3-32C-50	50A	<15 OmA="">	Figo 2	Figo 2	M6	3200

Dimensão mecânica (milímetro):

fase EMI Filter de 50A 3, linha trifásica filtro do sistema de gestão do poder 2

			B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerâncias		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5
