3 fase EMI Filter

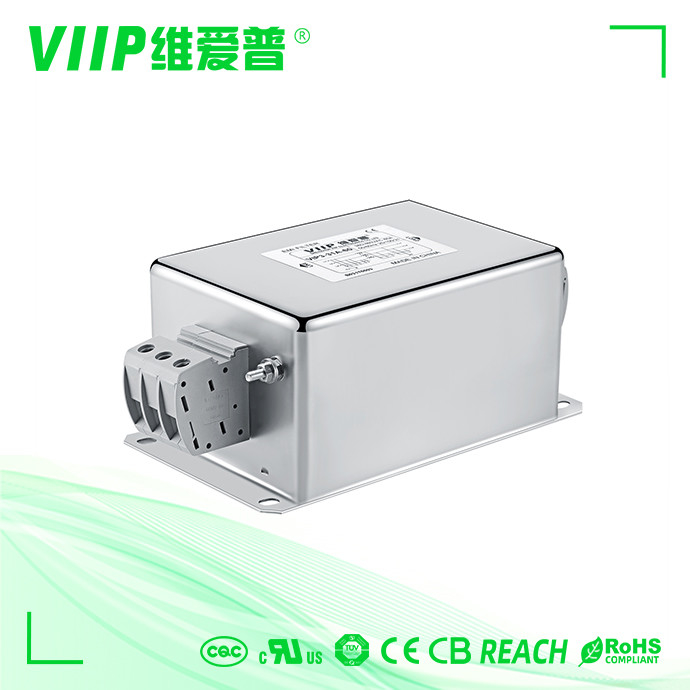

o CE de 20A TUV aprovou o sistema de EMI Filter For Power Management de 3 fases

Todas as categorias

Compatibilidade eletrónica EMI Filter

FILTRO PARA iem da fase monofásica

Anéis da ferrite em torno dos cabos

Pressão no bloqueador da ferrite

Núcleo de ferrite liso

Contacte-nos

Miss. Vicky Lee

vip6@szviip.com

19925448748

Falem Agora.

o CE de 20A TUV aprovou o sistema de EMI Filter For Power Management de 3 fases

Nome da marca:	VIIP WeiAiPu
Número do modelo:	VIP3-32C-20
MOQ:	1 PCS
preço:	Negociável
Detalhes da embalagem:	333318
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE TUV UL CQC

Função de transferência:

Uso geral

Tensão avaliado:

110/250VAC

Corrente avaliado:

aplicação:

sistema de gestão do poder

Caso:

Metal

Nome do produto:

3 fase EMI Filter

Impedância de entrada:

MINUTO 500VDC/100MOHM

Faixa de frequências:

150 kHz a 30 GHz

Temperatura de armazenamento:

-40°C~+85°C

Ponto:

EMI Filter

Frequência de funcionamento:

50/60 Hz

Frequência nominal do centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Dimensões:

Varia de acordo com o modelo

Porto:

Shenzhen

Estilo de terminação:

Pins de solda

Corrente nominal:

Diferente

peso:

290 g-1000 g

Resistência ao isolamento:

≥ 100 MΩ

Compatível com a norma Rohs:

- Sim, sim.

Humidade:

≤ 95%RH

Habilidade da fonte:

2000 PCes no prazo de 10-15 dias

Destacar:

Fase EMI Filter de 250VAC 3

fase EMI Filter de 20A 3

CE EMI Filter trifásica

Descrição do produto

o CE de 20A TUV aprovou o sistema de gestão de EMI Filter For Power de 3 fases

descrição do filtro para iem de 3 fases:

apropriado para três a linha trifásica fonte de alimentação

a instalação da estrutura compacta, a simples e da tempo-economia, especialmente apropriada para aplicações com espaço limitado, altamente eficaz na redução de custos

Especificação

Artigo	filtro para iem de 3 fases
Modelo	VIP3-32C-20
Função de transferência	De passe baixo
Tipo do pacote	Montagem de superfície
Frequência de centro nominal	150K-30MHZ
Perda de inserção	60~90dB
Impedância entrada	50Ω
Tensão avaliado	110V/250V
Corrente avaliado	20A
Temperatura ambiental	40°C
Variação da temperatura	25 / 085/21
Frequência de funcionamento	50/60HZ
Fase à fase	2250VDC
Linha a moer	2700VDC
Corrente máxima do escapamento	250VAC/60HZ 0.8mA máximo
MOQ	1pcs
Aplicações	Equipamento do laser
prazo de execução	5~15 dias úteis

Descrição do filtro para iem de 3 fases:

Corrente avaliado: 0.5-2000A

Versões médicas opcionais (tipo de H)

Solde a conexão do talão, do parafuso prisioneiro ou do bloco de terminais (sobre 250A é barra de cobre)

Versões específicas feitas sob encomenda a pedido

Apropriado para a três-linha trifásica fonte de alimentação

As séries de VIP3-32C são filtros de duas fases que compreendem um modo comum e um modo de d1fferential com efeito de filtração aumentado da interferência do modo de d1fferential

Efeito de filtração excelente do modo comum e diferencial para o interferance de 10KHz a 30MHz

Versões 520VAC ou 690VAC de alta tensão opcionais

Diagrama esquemático elétrico:

Tabula:

Número da peça.	Atual avaliado [A]	250VAC/50Hz@20C Corrente do escapamento [miliampère]	Dimensões físicas	Diagramas esquemáticos elétricos	Termial	Peso [g]
VIP3-32B-10	10A	<4 OmA="">	Figo 2	Fig1	M4	1400
VIP3-32B-20	20A	<4 OmA="">	Figo 2	Fig1	M4	1400
VIP3-32B-50	50A	<60ma>	Figo 2	Figo 1	M6	1600
VIP3-32B-100	100A	<60ma>	Figo 2	Fig1	MS	3700
VIP3-32B-150	150A	<60ma>	Figo 2	Fig1	M10	7000
VIP3-32B-200	200A	<60ma>	Figo 2	Fig1	M10	7000
VIP3-32C-06	6A	<4 OmA="">	Figo 2	Figo 2	M4	650
VIP3-32C-10	10A	<4 OmA="">	Fig1	Figo 2	M4	650
VIP3-32C-20	20A	<10 OmA="">	Fig1	Figo 2	M4	1400
VIP3-32C-50	50A	<15 OmA="">	Figo 2	Figo 2	M6	3200

Dimensão mecânica (milímetro):

			B	C	E	F	G	H		J	K	L	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

Tolerâncias		±1	±1	土 1	±1	±1	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5	土 0 5

Aplicações:

Amplamente utilizado todos os tipos da unidade elétrica com estilo da conexão do ⛛, tal como a máquina da cópia, máquina de embalagem, equipamento de matéria têxtil, condicionador de ar da indústria, UPS, equipamento médico .etc
