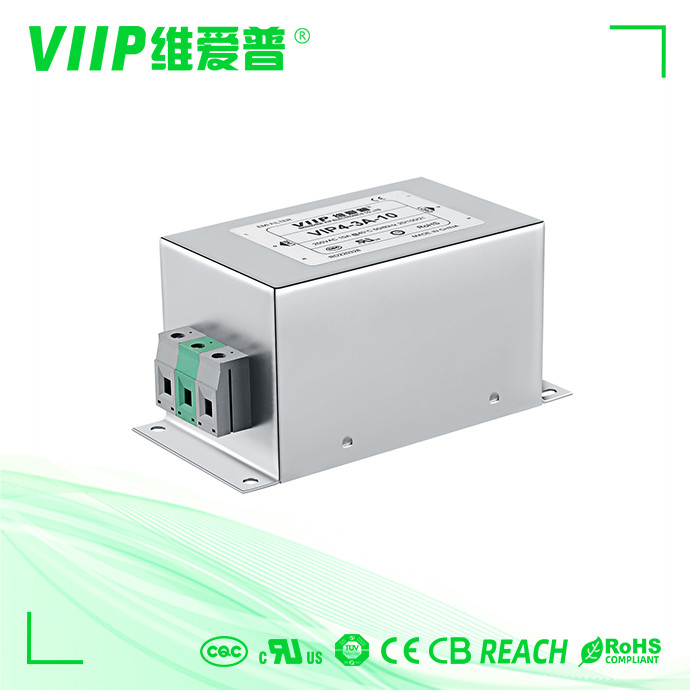

Name: Filtros de linha de energia EMI monofásicos para sistemas de TI e rede
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-06
Price: 6.00 USD
Availability: InStock

Nome da marca:	VIIP WeiAiPu
Número do modelo:	VIP4-1B-06
MOQ:	1 PCS
preço:	Negociável
Detalhes da embalagem:	333318
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE TUV UL CQC

Corrente nominal:

Modelo:

Filtro EMC

Função de transferência:

Filtro AC EMI

Frequência central nominal:

150KHz~30MHz

Certificação:

CE ROHS

Inscrição:

equipamentos médicos

Impedância de entrada:

MINUTO 500VDC/100MOHM

Impedância de entrada:

MINUTO 500VDC/100MOHM

Faixa de frequências:

150 kHz a 30 GHz

Temperatura de armazenamento:

-40°C~+85°C

Ponto:

EMI Filter

Frequência de funcionamento:

50/60 Hz

Frequência nominal do centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Dimensões:

Varia de acordo com o modelo

Porto:

Shenzhen

Estilo de terminação:

Pins de solda

Corrente nominal:

Diferente

Peso:

290 g-1000 g

Resistência ao isolamento:

≥ 100 MΩ

Compatível com a norma Rohs:

- Sim, sim.

Humidade:

≤ 95%RH

Habilidade da fonte:

2000 PCes no prazo de 10-15 dias

Destacar:

Filtros de linha de energia EMC EMI

filtros de linha de energia EMI 6A

filtro EMI monofásico de 150 KHZ

Descrição do produto

Filtros de linha de energia EMI monofásica de uso geral de alto desempenho

Filtros de linha de energia EMI monofásica de uso geral de alto desempenhoDetalhe rápido:

Lugar de origem	China
Número do modelo	VIP4-1B-06
Impedância de entrada	50Ω
EUperda de inserção	30-100dB
linha a linha	1760VCC
Frequência Central Nominal	10KHZ~30MHZ
Certificado	ISO9001 CE ROHS TUV
Frequência de operação	50/60 Hz
Faixa de temperatura	25/085/21

Características e benefícios paraFiltro emi monofásico AC:

150 KHz一Filtragem de alta eficiência de banda larga de 30 MHz, especialmente aprimora o efeito de filtragem de baixa frequência entre 10 KHz e 150 KHz.

Projetado especialmente para a transmissão de equipamentos militares através de CE102 em GJB151A/ 152A

Especificações para filtro emi monofásico AC:

Filtros de linha de energia EMI monofásicos para sistemas de TI e rede 0

Filtros de linha de energia EMI monofásicos para sistemas de TI e rede 1

Tabelas de filtros de linha de energia EMI monofásica de uso geral de alto desempenho

Número da peça	Corrente nominal [A]	250VAC/50Hz @ 20C Corrente de fuga [mA]	Dimensões Físicas	Esquemas Elétricos	Terminais			Peso [g]
Número da peça	Corrente nominal [A]	250VAC/50Hz @ 20C Corrente de fuga [mA]	Dimensões Físicas	Esquemas Elétricos	parafuso	bloco terminal	fios	Peso [g]
VIP1-1A-01	1A	<0,5mA	Figura 1	Figura 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0,5mA	Figura 1	Figura 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0,5mA	Figura 1	Figura 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0,5mA	Figura 2	Figura 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1,0mA	Fig 3/Fig4	Figura 2	M4	0	- - -	140
VIP4-1B-10	10A	<1,0mA	Fig 3/Fig4	Figura 2	M4	0	- - -	170
VIP4-1B-20	20A	<1,0mA	Fig 3/Fig4	Figura 2	M4	0	- - -	170
VIP4-1B-30	30A	<1,0mA	Figura 5	Figura 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2,0mA	Figura 5	Figura 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2,0mA	Figura 5	Figura 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2,0mA	Figura 5	Figura 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2,0mA	Figura 5	Figura 2	M10	- - -	- - -	1900

		UMA	B	C	D	E	F	G	H		k	eu	M	N	p	Q
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6,3*0,8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6,3*0,8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15,5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15,5	6,3*0,8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5,0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4,0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4,0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4,0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4,0	6	50	35	15	4.4	M10

tolerâncias		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
