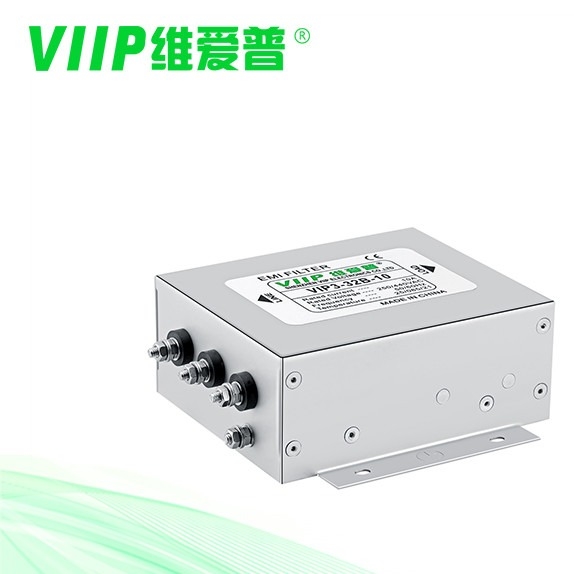

Filtro EMI trifásico de proteção de informações 380 V 440 V com parafuso

Nome da marca:	VIIP WeiAiPu
Número do modelo:	VIP3-32B-100
MOQ:	1 PCS
preço:	Negociável
Detalhes da embalagem:	333318
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE TUV UL CQC

Função de transferência:

Propósito geral

Corrente nominal:

Caso:

Metal

Nome do Produto:

Filtro EMI/RFI de modo comum

Frequência central nominal:

50/60 Hz

Faixa de temperatura:

25/085/21

Impedância de entrada:

MINUTO 500VDC/100MOHM

Faixa de frequências:

150 kHz a 30 GHz

Faixa de frequências:

150 kHz a 30 GHz

Temperatura de armazenamento:

-40°C~+85°C

Ponto:

EMI Filter

Frequência de funcionamento:

50/60 Hz

Frequência nominal do centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Dimensões:

Varia de acordo com o modelo

Porto:

Shenzhen

Estilo de terminação:

Pins de solda

Corrente nominal:

Diferente

Peso:

290 g-1000 g

Resistência ao isolamento:

≥ 100 MΩ

Compatível com a norma Rohs:

- Sim, sim.

Humidade:

≤ 95%RH

Habilidade da fonte:

2000 peças dentro de 10-15 dias

Destacar:

Filtro EMI trifásico 440V

Filtro EMI trifásico 380V

Filtro EMI trifásico parafuso

Descrição do produto

Filtro EMI trifásico 380V 440V com terminal de bloco para proteção de informações

Descrição:

adequado para fonte de alimentação trifásica de três linhas

estrutura compacta, instalação simples e rápida, especialmente adequado para aplicações com espaço limitado, altamente rentável

Especificação

Item	Filtro emi trifásico
Modelo	VIP3-32B-100
Função de transferência	Passagem baixa
Tipo de pacote	Montagem em superfície
Frequência Central Nominal	150K-30MHZ
Perda de inserção	60~90dB
Impedância de entrada	50Ω
Tensão nominal	110 V/250 V
Corrente Nominal	100A
Temperatura Ambiental	40°C
Faixa de temperatura	25/085/21
Frequência de operação	50/60 Hz
linha a linha	2250VCC
Linha para Terra	2700VCC
Corrente máxima de fuga	250VAC/60HZ 0,8mA máx.
MOQ	1pcs
Formulários	equipamento a laser
prazo de entrega	5~15 dias úteis

Mais detalhes:

Corrente nominal: 0,5-2000A

Versões médicas opcionais (tipo H)

Terminal de solda, pino ou conexão de bloco terminal (mais de 250A é barra de cobre)

Versões específicas personalizadas a pedido

Adequado para fonte de alimentação trifásica de três linhas

A série VIP3-32B são filtros trifásicos trifásicos de modo comum de dois estágios e alto desempenho

A série VIP3-32C são filtros de dois estágios que compreendem um modo comum e um modo diferencial com efeito de filtragem aprimorado da interferência do modo diferencial

Excelente efeito de filtragem de modo comum e diferencial para interferência de 10KHz a 30MHz

Versões de alta tensão 520VAC ou 690VAC opcionais

Número da peça	Corrente nominal [A]	250VAC/50Hz @ 20C Corrente de fuga [mA]	Dimensões Físicas	Esquemas Elétricos	Terminais	Peso [g]
VIP3-32B-10	10A	<4,0mA	Figura 2	Figura 1	M4	1400
VIP3-32B-20	20A	<4,0mA	Figura 2	Figura 1	M4	1400
VIP3-32B-50	50A	<6,0mA	Figura 2	Figura 1	M6	1600
VIP3-32B-100	100A	<6,0mA	Figura 2	Figura 1	M8	3700
VIP3-32B-150	150A	<6,0mA	Figura 2	Figura 1	M10	7000
VIP3-32B-200	200A	<6,0mA	Figura 2	Figura 1	M10	7000
VIP3-32C-06	6A	<4,0mA	Figura 2	Figura 2	M4	650
VIP3-32C-10	10A	<4,0mA	Figura 1	Figura 2	M4	650
VIP3-32C-20	20A	<10,0mA	Figura 1	Figura 2	M4	1400
VIP3-32C-50	50A	<10,0mA	Figura 2	Figura 2	M6	3200

Esquema elétrico:

Filtro EMI trifásico de proteção de informações 380 V 440 V com parafuso 0

Dimensão Mecânica (Unidade: mm)

Filtro EMI trifásico de proteção de informações 380 V 440 V com parafuso 1

		UMA	B	C	E	F	G	H	EU	J	k	eu	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4,0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4,0	6	50	28	10	3	25	M4

	50A	150	105	60	135	190	90	120	Φ4,0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ6,0	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ8,0	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ8,0	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4,0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4,0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4,0	6	50	28	10	3	25	M4

	50A	200	127	80	170	240	116	150	Φ6,0	9	70	50	20	31	46	M6

tolerância		土1	土1	土1	土1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

Formulários:

Amplamente utilizado todos os tipos de unidades elétricas com estilo de conexão ⛛, como máquina de impressão, máquina de embalagem, equipamento têxtil, ar condicionado industrial, UPS, equipamento médico, etc.

Perguntas frequentes

Sobre o VIIP
P: você é manafacturer ou empresa comercial?
Shenzhen VIIP é um manafacturer forEMI/EMC Products localizado em Shenzhen Guangdong China.

Sobre Produtos
P: qual certificação você tem para seus produtos?
Temos CE ROHS FCC e assim por diante.
Q: Qual é o seu MOQ?
Depende de diferentes itens, temos baixo pedido de MOQ, porque temos um grande armazém para pedidos de estoque.
P: quais formas de envio você suporta para entrega?
Apoiamos embarques aéreos, marítimos e ferroviários.

Sobre o Pedido de Amostra
P: posso pedir uma amostra de seus produtos?
R: sim, oferecemos amostras de produtos, incluindo amostras mistas.
