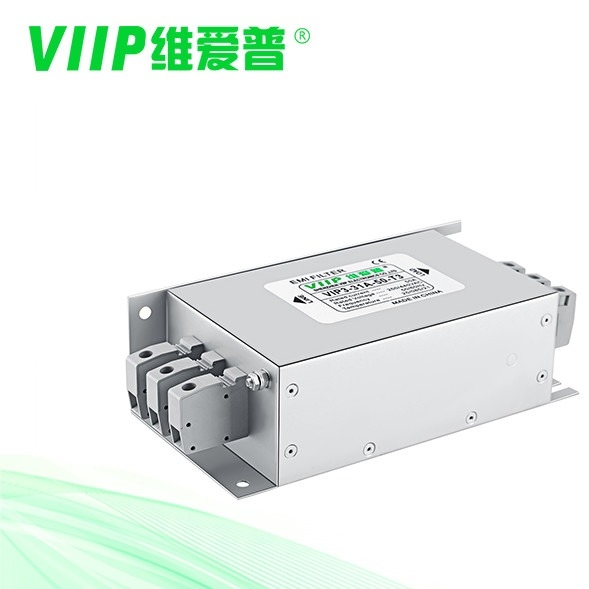

Name: Filtro de energia AC Emc Emi trifásico para ar condicionado industrial
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP3-32B-200
Price: 25.00 USD
Availability: InStock

Nome da marca:	VIIP WeiAiPu
Número do modelo:	VIP3-32B-200
MOQ:	1 PCS
preço:	Negociável
Detalhes da embalagem:	333318
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE TUV UL CQC

Função de transferência:

Propósito geral

Tensão nominal:

110/250VAC

Corrente nominal:

200A

Inscrição:

Equipamento médico

Caso:

Metal

Nome do Produto:

Filtro EMI trifásico

Impedância de entrada:

MINUTO 500VDC/100MOHM

Faixa de frequências:

150 kHz a 30 GHz

Temperatura de armazenamento:

-40°C~+85°C

Ponto:

EMI Filter

Frequência de funcionamento:

50/60 Hz

Frequência nominal do centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Dimensões:

Varia de acordo com o modelo

Porto:

Shenzhen

Estilo de terminação:

Pins de solda

Corrente nominal:

Diferente

Peso:

290 g-1000 g

Resistência ao isolamento:

≥ 100 MΩ

Compatível com a norma Rohs:

- Sim, sim.

Humidade:

≤ 95%RH

Habilidade da fonte:

2000 peças dentro de 10-15 dias

Destacar:

Filtro de energia Emc Emi

Filtro de energia Emi UL

Filtro EMI trifásico Ac

Descrição do produto

Filtro de energia AC Emc Emi trifásico para ar condicionado industrial

Descrição:

adequado para fonte de alimentação trifásica de três linhas

estrutura compacta, instalação simples e rápida, especialmente adequado para aplicações com espaço limitado, altamente rentável

Especificação

Item	Filtro emi trifásico
Modelo	VIP3-32B-200
Função de transferência	Passagem baixa
Tipo de pacote	Montagem em superfície
Frequência Central Nominal	150K-30MHZ
Perda de inserção	60~90dB
Impedância de entrada	50Ω
Tensão nominal	110 V/250 V
Corrente Nominal	200A
Temperatura Ambiental	40°C
Faixa de temperatura	25/085/21
Frequência de operação	50/60 Hz
linha a linha	2250VCC
Linha para Terra	2700VCC
Corrente máxima de fuga	250VAC/60HZ 0,8mA máx.
MOQ	1pcs
Formulários	equipamento a laser
prazo de entrega	5~15 dias úteis

Recursos:

Proteção contra interferência de tensão.
Circuitos avançados de filtragem de dois estágios com indutores toroidais de alta resistência à saturação
Produtos personalizados de acordo com os requisitos do cliente

Mais detalhes:

Número da peça	Corrente nominal [A]	250VAC/50Hz @ 20C Corrente de fuga [mA]	Dimensões Físicas	Esquemas Elétricos	Terminais	Peso [g]
VIP3-32B-10	10A	<4,0mA	Figura 2	Figura 1	M4	1400
VIP3-32B-20	20A	<4,0mA	Figura 2	Figura 1	M4	1400
VIP3-32B-50	50A	<6,0mA	Figura 2	Figura 1	M6	1600
VIP3-32B-100	100A	<6,0mA	Figura 2	Figura 1	M8	3700
VIP3-32B-150	150A	<6,0mA	Figura 2	Figura 1	M10	7000
VIP3-32B-200	200A	<6,0mA	Figura 2	Figura 1	M10	7000
VIP3-32C-06	6A	<4,0mA	Figura 2	Figura 2	M4	650
VIP3-32C-10	10A	<4,0mA	Figura 1	Figura 2	M4	650
VIP3-32C-20	20A	<10,0mA	Figura 1	Figura 2	M4	1400
VIP3-32C-50	50A	<10,0mA	Figura 2	Figura 2	M6	3200

Esquema elétrico:

Dimensão Mecânica (mm):

		UMA	B	C	E	F	G	H		J	k	eu	M	N	p	Q
VIP3-32B	10A	120	100	50	130	153	60	115	Φ4 0	6	50	28	10	39	25	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	150	105	60	135	190	90	120	Φ4 0	6	50	35	15	31	52 5	M6

	100A	200	127	80	170	269	116	150	Φ60	9	70	50	20	9	46	MB

	150A	260	170	100	220	324	172	196	Φ80	12	90	65	30	46	63	M10

	200A	260	170	100	220	323	172	196	Φ80	12	90	65	30	42	63	M10

VIP3-32C	6A	96	80	42	105	131	50	95	Φ4 0	6	42	26	9	32	29 5	M4

	10A	96	80	42	105	130	50	95	Φ4 0	6	42	26	9	42	29 5	M4

	20A	120	100	50	130	151	60	115	Φ4 0	6	50	28	10	3	25	M4

	SOA	200	127	80	170	240	116	150	Φ60	9	70	50	20	31	46	M6

tolerâncias		±1	±1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
