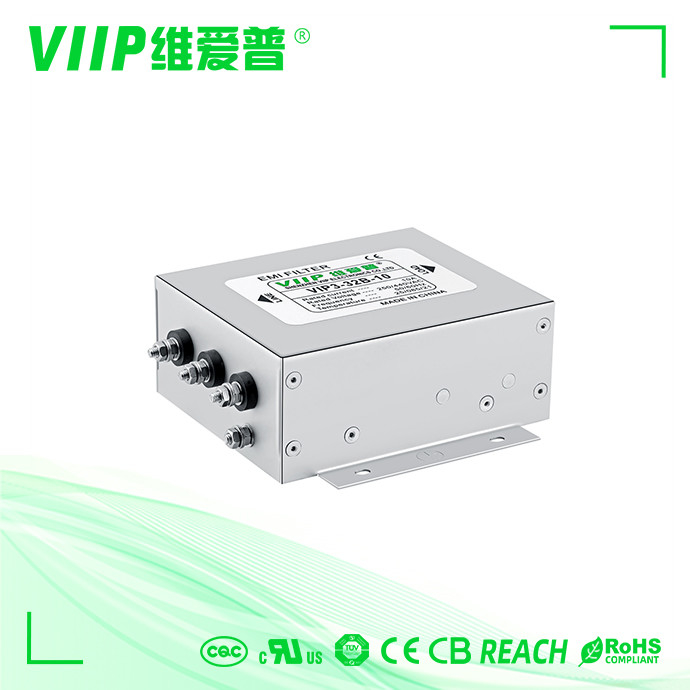

Filtro de ruído passa-baixo de entrada CA, filtro EMI trifásico para inversor

Nome da marca:	VIIP WeiAiPu
Número do modelo:	VIP3-31A-40
MOQ:	1 PCS
preço:	Negociável
Detalhes da embalagem:	333318
Condições de pagamento:	T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE TUV UL CQC

Nome do Produto:

FILTROS EMI AC TRIFÁSICOS

Tensão nominal:

110/250VAC

Corrente nominal:

5 peças

Modelo:

Filtro EMC

Inscrição:

Equipamentos Eletrônicos

Impedância de entrada:

MINUTO 500VDC/100MOHM

Faixa de frequências:

150 kHz a 30 GHz

Temperatura de armazenamento:

-40°C~+85°C

Ponto:

EMI Filter

Frequência de funcionamento:

50/60 Hz

Frequência nominal do centro:

50/60Hz, 10KHZ~30MHZ, 50/60Hz ((MHz)

Dimensões:

Varia de acordo com o modelo

Porto:

Shenzhen

Estilo de terminação:

Pins de solda

Corrente nominal:

Diferente

Peso:

290 g-1000 g

Resistência ao isolamento:

≥ 100 MΩ

Compatível com a norma Rohs:

- Sim, sim.

Humidade:

≤ 95%RH

Habilidade da fonte:

2000 peças dentro de 10-15 dias

Destacar:

Filtro de ruído passa-baixa EMI

filtro de ruído passa-baixa do inversor

filtro EMI trifásico 40A

Descrição do produto

Filtro de passagem baixa Filtros de ruído AC Entrada trifásica Filtro EMI para inversor

Descrição:

1, correntes nominais de 0,5 a 2000A

2, desempenho de alta atenuação até 30 MHz

3, classificação de tensão 440VAC para aceitação mundial

4, Aprovações: CE, ROHS

Especificação:

Item	Filtro EMI trifásico de 3 linhas Vilip
Número da peça	VIP3-31A-40
Tensão nominal	250/440VAC,50/60Hz
Frequência de operação	CC a 60 Hz
Correntes nominais	3~200A@40°C
Classificação hipotética	LL 2250VCC
	LG 2700VCC
categoria climática	-25°C~+85°C (25/85/21)
Projeto correspondente a	UL1283, CSA C22.2 No.8,
	IEC/EN 60939,
	CQC GB 15288/GB 15287-2008
Inflamabilidade	UL 94V-0

Especificações:

Número da peça	Corrente nominal [A]	250VAC/50Hz @ 20C Corrente de fuga [mA]	Dimensões Físicas	Esquemas Elétricos	Terminais	Peso [g]
VIP3-31A-06	6A	<2,0mA	Figura 1	Figura 1	M4	380
VIP3-31A-10	10A	<2,0mA	Figura 1	Figura 1	M4	510
VIP3-31A-20	20A	<2,0mA	Figura 1	Figura 1	M4	600
VIP3-31A-30	30A	<2,0mA	Figura 1	Figura 1	M6	640
VIP3-31A-40	40A	<2,0mA	Figura 1	Figura 1	M6	640
VIP3-31A-50	50A	<3,0mA	Figura 2	Figura 1	M6	1000
VIP3-31A-80	80A	<7,0mA	Figura 2	Figura 1	M8	3000
VIP3-31A-100	100A	<7,0mA	Figura 2	Figura 1	M8	3000
VIP3-31A-150	150A	<7,0mA	Figura 2	Figura 1	M10	3200
VIP3-31A-200	200A	<7,0mA	Figura 2	Figura 1	M10	3200

Esquema elétrico:

Filtro de ruído passa-baixo de entrada CA, filtro EMI trifásico para inversor 0

Dimensão Mecânica (Unidade: mm)

	UMA	B	C	E	F	G	H	EU	J	k	eu	M	N	p	Q
6A	72	65	38	85	106	45	75	Φ4,0	6	40	26	12	42	22 5	M4

10A	72	65	38	85	106	45	75	Φ4,0	6	40	26	12	42	22 5	M4

20A	72	65	38	85	104	45	75	Φ4,0	6	40	26	12	3 3	22 5	M4

30A	96	80	42	105	137	50	95	Φ4,0	6	42	26	9	3 6	29 5	M6

40A	96	80	42	105	137	50	95	Φ4,0	6	42	26	9	36	29 5	M6

50A	120	100	50	130	160	60	115	Φ4,0	6	50	28	10	3 1	25	M6

80A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	9	46	M8

100A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	9	46	M8

150A	200	127	80	170	264	116	150	Φ6 0	9	70	50	20	48	46	M10

200A	200	127	80	170	263	116	150	Φ6 0	9	70	50	20	44	46	M10

tolerância	士1	±1	±1	土1	士1	士0 5	士0 5	士0 5	土0 5	士0 5	土0 5	士0 5	士0 5	±0 5

Formulários:

como máquina de impressão

máquina de embalagem

equipamento têxtil

indústria de ar condicionado

UPS

equipamento médico

Nosso serviço

Amostra

Taxa de amostra: negociar

Tempo de amostra: 3 a 5 dias

Pagamento

--- Condições de pagamento: Western Union, T/T

--- Lembre-se de deixar as informações de contato corretas para entrega.
