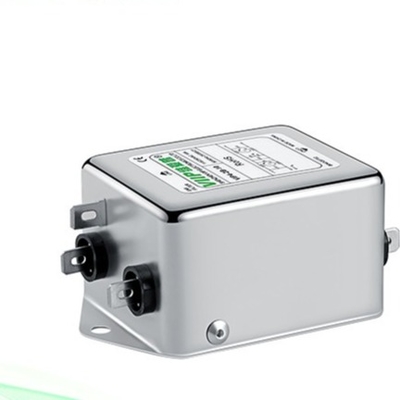

O filtro de IRF da fase monofásica da C.A. de SMPS, canos principais do IEM IRF da compatibilidade eletrónica filtra 150KHZ

Nome da marca:	VIIP
Número do modelo:	VIP4-1A-10
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	333318
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE TUV UL ROHS REACH

Corrente nominal:

Tipo:

C.A. EMI Filter

Voltagem nominal:

120/250 VAC

Fase à fase:

1760VDC

Aplicação:

Equipamentos médicos

frequência de funcionamento:

50/60 Hz

Habilidade da fonte:

2000 PCes no prazo de 10-15 dias

Destacar:

150KHz C.A. EMI Filter

Filtro RFI de fase única AC

EMI RFI EMC Filtro principal

Descrição do produto

SMPS Filtro RFI de fase única AC Filtro RFI principal EMC EMI

Detalhes rápidos:

Especificação técnica:

Ponto	Filtro de linha de alimentação
Modelo	Filtro de linha de alimentação VIP4
Função de transferência	Passagem baixa
Tipo de embalagem	Montagem de superfície
Frequência nominal do centro	150 K-30 MHz
Perda de inserção	60 a 90 dB
Impedância de entrada	50Ω
Voltagem nominal	110 V/250 V
Corrente nominal	0.5 ~ 300A
Temperatura ambiental	40°C
Intervalo de temperatura	25 / 085 / 21
Frequência de funcionamento	50/60 Hz
Linha a Linha	1760VDC
Linha para o chão	2200VDC
Corrente máxima de vazamento	250VAC/60HZ 1,0mA Max
MOQ	5pcs
Porto	Shenzhen
Tempo de execução	5 a 15 dias úteis

Filtros de linha de alimentação AC de fase única de uso geral, fáceis de instalar, disponíveis para:

-- Equipamentos eléctricos e electrónicos

-- Equipamento médico

-- Automatização de edifícios

-- Equipamento de automação de escritórios e de computação de dados

Especificaçõespara filtros EMI monofásicos:

Filtros AC de uso geral com uma boa faixa de frequências de atenuação de 150KHz-30MHz

As séries VIP4 -1A e VIP4 -1B são filtros de modo comum de um estágio com quase a mesma frota de filtragem, apenas ligeiramente diferentes em termos de corrente

Estrutura compacta, elevada relação desempenho/custo, fácil de instalar, segura e fiável

As versões de alta tensão acima de 380VAC também estão disponíveis

Tabelas

Corrente nominal: 0,5A-300A
Vários terminais: arame, filamento de solda, perno, bloco terminal, etc.
Versões médicas opcionais ((tipo H)
As versões específicas personalizadas estão disponíveis mediante pedido

Parte N°.	Corrente nominal [A]	250VAC/50Hz @ 20C Corrente de fuga [mA]	Dimensões físicas	Esquemas elétricos	Terminos			Peso [g]
Parte N°.	Corrente nominal [A]	250VAC/50Hz @ 20C Corrente de fuga [mA]	Dimensões físicas	Esquemas elétricos	parafuso	Bloco terminal	fios	Peso [g]
VIP1-1A-01	1A	< 0,5 mA	Fig. 1	Fig. 1	- Não.	- Não.	0	65
VIP1-1A-03	3A	< 0,5 mA	Fig. 1	Fig. 1	- Não.	- Não.	0	65
VIP1-1A-06	6A	< 0,5 mA	Fig. 1	Fig. 1	- Não.	- Não.	0	65
VIP1-1A-10	10A	< 0,5 mA	Fig. 2	Fig. 1	- Não.	0	- Não.	75
VIP4-1B-06	6A	< 1,0 mA	Fig. 3/Fig. 4	Fig. 2	M4	0	- Não.	140
VIP4-1B-10	10A	< 1,0 mA	Fig. 3/Fig. 4	Fig. 2	M4	0	- Não.	170
VIP4-1B-20	20A	< 1,0 mA	Fig. 3/Fig. 4	Fig. 2	M4	0	- Não.	170
VIP4-1B-30	30A	< 1,0 mA	Fig. 5	Fig. 2	M6	- Não.	- Não.	320
VIP4-1B-50	SOA	< 2,0 mA	Fig. 5	Fig. 2	M6	- Não.	- Não.	600
VIP4-1B-100	100A	< 2,0 mA	Fig. 5	Fig. 2	M8	- Não.	- Não.	1380
VIP4-1B-150	150A	< 2,0 mA	Fig. 5	Fig. 2	M10	- Não.	- Não.	1900
VIP4-1B-200	200A	< 2,0 mA	Fig. 5	Fig. 2	M10	- Não.	- Não.	1900

Amostra

Taxa de amostra: Negociar

Tempo de amostragem: 2 a 5 dias

Qual é o propósito de um filtro de energia

A finalidade de um filtro de potência é limpar e estabilizar a fonte de alimentação elétrica.assegurar que o equipamento ligado recebe um sinal de potência limpo e consistenteIsto ajuda a melhorar o desempenho e a fiabilidade dos dispositivos electrónicos e evita danos causados por ondas de energia, picos e outras perturbações eléctricas.Os filtros de potência são comumente utilizados em sistemas de áudio e vídeo, equipamentos informáticos e outros aparelhos eletrónicos sensíveis para assegurar uma fonte de alimentação estável e de elevada qualidade.
