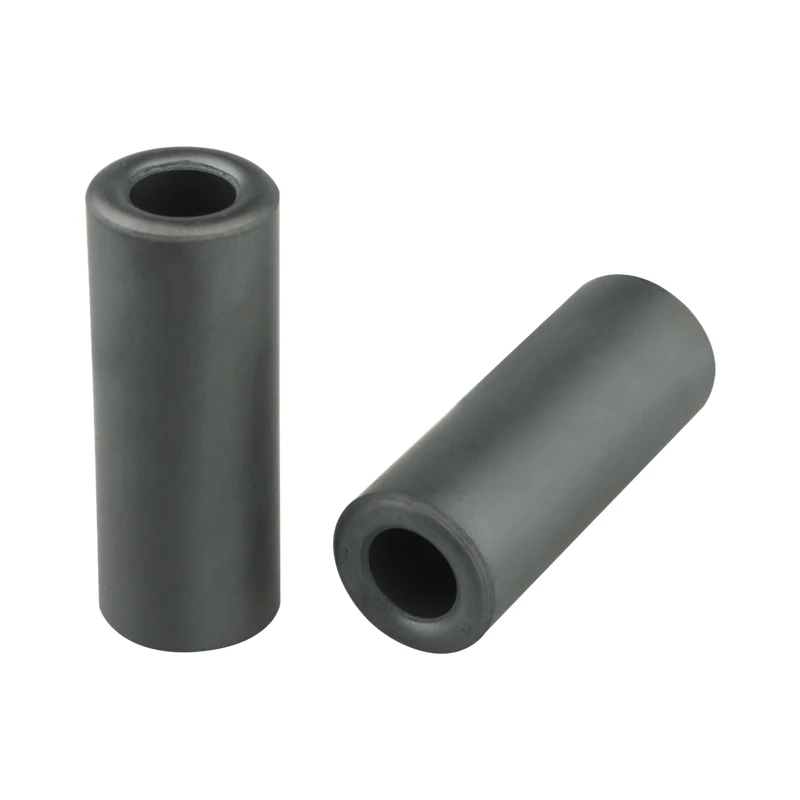

V180322H Núcleo de ferrita EMI para isolamento do transformador de corrente Eddy

Nome da marca:	VIIP
Número do modelo:	V180322H
MOQ:	100 pcs
preço:	Negociável
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

Rohs Reach

Materiais:

Nome do produto:

materiais de ferrite

Aplicação:

para transformadores

Modelo:

V180322H

Habilidade da fonte:

5k para de uma semana

Destacar:

Núcleo de ferrita do transformador EMI

V180322H Núcleo de ferrita EMI

Isolamento do núcleo de ferrite do transformador Eddy EMI

Descrição do produto

EMI Ferrite Core Transformer Ferrite Core Ferrite Toroid Core

Detalhes rápidos:

1.Modelo:núcleo de ferrita do transformador/anel de ferrita do isolador
2. Número da parte: V180322H
3.Tamanho:OD=17,42mm ID=9,53mm H=28,58mm
MOQ: 100 peças

Dimensão (mm)

V180322H Núcleo de ferrita EMI para isolamento do transformador de corrente Eddy 0

A	17.42 ± 0,5 mm
B	28.58 土 0,75 mm
C	90,53 ± 0,3 mm

Descrição:

Isto é um anel de ferrite, não um ímã.

Possui as características de isolar a corrente de redemoinho, baixa permeabilidade e interferência de contenção.

Características eléctricas

项目 TEST ITEM +	电气性能 Características elétricas						尺寸 ((单位:毫米) DIMENSÃO (unidade:皿)
	Q	L	Zl	Z2	Z3	Z4	A	B	c	D	E	F
			144REF	214	410REF		17. 42	28.58	9, 53
			- Não.	- Não.	- Não.		0. 5	0. 75	0.3
			- Não.		- Não.		0. 5	0. 75	0.3
1			138. 6	218. 2	441. 2		17. 30	28.30	9. 35
2			140. 2	228.4	440.4		17. 40	28.40	9. 37
3			140. 0	228. 2	438.2		17. 20	28.20	9.40
4			139. 7	223. 0	439.0		17. 29	28.32	9.43
5			140. 4	218. 6	440.6		17. 35	28.34	9.41
6			138. 2	218.4	441. 4		17. 36	28.28	9.45
7			139. 3	219. 1	441. 1		17. 144	28.25	9. 38
8			138.8	220.8	438.8		17. 28	28.33	9. 36
9			139. 9	221. 6	438.6		17. 27	28.29	9.44
10			140. 1	220.4	439.4		17. 19	28.31	9.41
x			139. 52	221. 67	439.87		17. 30	28.30	9.40
Y N			- Sim.	- Sim.	- Sim.		- Sim.	- Sim.	- Sim.

Especificações:

V180322H Núcleo de ferrita EMI para isolamento do transformador de corrente Eddy 1

Aplicações:

Amplamente utilizado em transformadores de potência, transdutores de corrente, transformadores de instrumentos, inductores, estranguladores, lastres, estabilizadores e reguladores de tensão, transformadores de soldagem, transformadores de banda larga,filtros, etc.

V180322H Núcleo de ferrita EMI para isolamento do transformador de corrente Eddy 2

Como escolhemos o clipe no núcleo de ferrite

Ao escolher um núcleo de ferrita de clipe para supressão de EMI, existem vários fatores a serem considerados para garantir que o núcleo seja eficaz para a aplicação específica.

Diâmetro do cabo: selecione um núcleo de ferrita que seja compatível com o diâmetro do cabo ou fio em que será instalado.por isso é importante escolher um núcleo que pode segurar com segurança no cabo sem ser muito solto ou muito apertado.

Faixa de frequência: Determina a faixa de frequência da interferência eletromagnética que deve ser suprimida.Diferentes materiais de ferrite e projetos de núcleo são otimizados para faixas de frequência específicas. Escolha um núcleo de ferrita que seja adequado para a faixa de frequência do EMI que precisa ser atenuada.

Material e impedância: os núcleos de ferrita estão disponíveis em diferentes materiais e com diferentes características de impedância.O material e a impedância do núcleo de ferrita devem ser selecionados com base no tipo de EMI e na impedância do cabo ou circuitoOs núcleos de ferrita de maior impedância são mais eficazes na supressão de EMI de alta frequência.
